La precisión en el mecanizado duro va más allá del CNC estándar: la fragilidad de la alúmina, la contracción por sinterización y la integridad de la superficie dictan cada elección de diseño antes de que comience la producción.
Ingenieros especificandopiezas mecanizadas de cerámica de alúminaenfrentan un desafío diferente al de los componentes metálicos o plásticos. La alúmina de alta pureza (Al₂O₃ ≥ 95%) ofrece dureza, resistencia a la compresión y estabilidad dieléctrica excepcionales, pero estas mismas propiedades dificultan el mecanizado posterior a la sinterización y hacen que el procesamiento en estado verde previo a la sinterización sea impredecible. Este artículo explica cómo seleccionar el grado de alúmina correcto, gestionar las tolerancias en las etapas de cocción y rectificado y validar características críticas como orificios, bordes y superficies de sellado. También aprenderá los modos de falla principales (fragmentado de bordes, microfisuras y pérdida de adhesión de metalización) para que los equipos de adquisiciones y diseño puedan ir más allá de las hojas de datos cerámicas genéricas hacia piezas confiables y específicas para aplicaciones.
Los componentes cerámicos de alúmina no son simplemente sustitutos de los metales a altas temperaturas. Cambian fundamentalmente la forma en que un sistema gestiona el desgaste, la corrosión y el aislamiento eléctrico. En aplicaciones que van desde pasamuros de vacío hasta fluidos médicos y sensores automotrices, el rendimiento final de la pieza mecanizada depende igualmente del procesamiento del polvo bruto y de la secuencia de esmerilado, lapeado y pulido con diamante.
La relación entre las dimensiones de cocción y las tolerancias de acabado es fundamental. La contracción de sinterización típica para un contenido de alúmina del 96% al 99,8% oscila entre el 15% y el 20% linealmente, con una variación significativa de un lote a otro. El mecanizado después de la sinterización (utilizando herramientas de diamante) puede alcanzar ±0,005 mm en orificios y ±0,01 mm en planitud, pero cada pasada de eliminación de material corre el riesgo de provocar daños en el subsuelo. El mecanizado en estado verde (antes del disparo) permite una eliminación más rápida del material y un menor desgaste de la herramienta, pero la anisotropía de contracción puede distorsionar los agujeros y ranuras de forma impredecible. Los proveedores experimentados modelan ambas rutas y las seleccionan según la proporción y la cantidad de las características.
En los equipos de capital de semiconductores, los efectores finales de alúmina y los revestimientos de las cámaras deben sobrevivir a la erosión del plasma y a los ciclos térmicos extremos manteniendo al mismo tiempo los límites de generación de partículas submicrónicas. Las ranuras y los puertos de vacío mecanizados con precisión no pueden atrapar los gases del proceso. En los dispositivos médicos implantables, las cabezas femorales de alúmina exigen un acabado superficial Ra <0,01 µm y control de rotura de bordes para evitar fracturas catastróficas bajo carga cíclica. Para los sistemas de encendido de automóviles, las puntas de los aisladores requieren distancias de fuga constantes y resistencia a las descargas disruptivas: cualquier quemadura por molienda o tensión residual reduce la rigidez dieléctrica en un 30 % o más.
A diferencia de los materiales dúctiles, las piezas de alúmina se definen mediante una combinación de dimensiones especificadas, métricas de integridad de la superficie y pruebas de prueba estadísticas.
Los grados de alúmina se distinguen por su pureza y tamaño de grano medio. 95% a 96% de alúmina ofrece un equilibrio de costo, resistencia (≈300–350 MPa de resistencia a la flexión) y resistividad eléctrica (>10¹⁴ Ω·cm). 99,6% a 99,8% de alúmina aumenta la resistencia a la flexión a 400–450 MPa y mejora la resistencia al desgaste, pero requiere un acabado con diamante más costoso. El tamaño del grano afecta directamente la tenacidad del borde: los materiales de grano fino (1–3 µm) se pulen hasta obtener superficies más lisas y resisten el microdescantillado, mientras que la alúmina de grano grueso (>5 µm) es más fácil de mecanizar en verde, pero se fractura más fácilmente bajo carga puntual.
Las especificaciones críticas incluyen:
| Proceso | Eliminación de existencias | Riesgo de daños a la superficie | Aplicación típica |
|---|---|---|---|
| Molienda en estado verde | Alto | Bajo (pre-disparo) | Agujeros, ranuras, paredes delgadas. |
| Rectificado de diamante sinterizado | Medio | Medio | OD/ID, superficies planas |
| lapeado | muy bajo | Mínimo | Caras de sellado, superficies de calibre |
| Mecanizado ultrasónico | Bajo | Bajo | Contornos 3D complejos, geometrías frágiles |
Las piezas de alúmina rara vez funcionan solas. A menudo se sueldan, se sujetan o se ajustan por contracción en carcasas metálicas. La expansión térmica diferencial (alúmina ≈6–8 ppm/°C frente a acero inoxidable ≈17 ppm/°C) crea tensiones en el ensamblaje que deben controlarse mediante un diseño de ajuste de interferencia. Una regla típica: para un pasador de alúmina de 10 mm de diámetro en una carcasa de acero, la interferencia no debe exceder de 0,01 a 0,02 mm a temperatura ambiente para evitar fracturas durante la inserción.

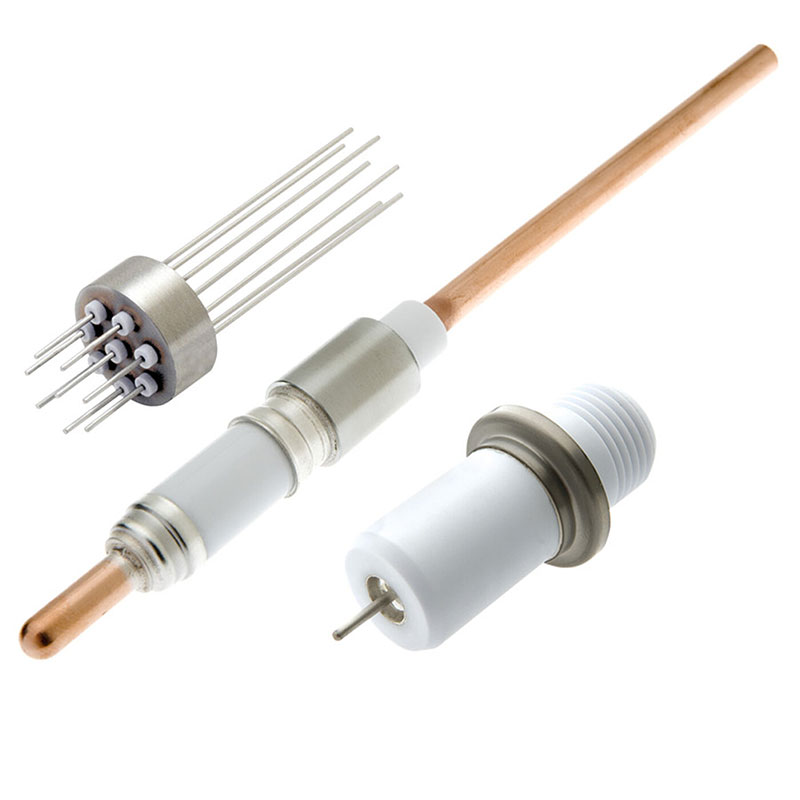

La metalización de alúmina (normalmente molibdeno-manganeso o aleaciones activas para soldadura fuerte) requiere que la superficie mecanizada tenga un perfil de rugosidad específico (aproximadamente 0,4–0,8 µm Ra) para la adhesión. Demasiado suave y la metalización se pela; demasiado rugoso y se forman microfisuras durante el ciclo térmico.
Los proveedores calificados deben proporcionar:
Las piezas mecanizadas de alúmina personalizadas suelen requerir cantidades mínimas de pedido de 200 a 1000 piezas para una amortización económica de las herramientas de diamante. Plazos de entrega: mecanizado en estado verde de 2 a 3 semanas más ciclo de sinterización (3 a 5 días) más rectificado de acabado (1 a 2 semanas). Los pedidos urgentes con herramientas existentes pueden tardar entre 10 y 15 días. El etiquetado privado no es típico, pero los proveedores ofrecen embalajes personalizados (bandejas listas para sala blanca, bolsas controladas por lote) y certificados de conformidad con cada envío.
| Nivel de mercado | Precio por pieza (típica pieza pequeña) | Pureza y mecanizado | Características clave |
|---|---|---|---|
| Economía | 2–2–8 | 95% Al₂O₃, as-burned o molienda mínima | Tolerancias sueltas ±0,1 mm, virutas de borde visibles, sin pruebas de prueba. Adecuado para espaciadores no críticos. |
| Industrial | 10–10–30 | 96–99 % Al₂O₃, rectificado en las caras clave | Tolerancias ±0,025 mm, rotura de borde básica, muestreo por lotes de inspección dimensional. |
| Precisión/crítico | 40–40–150+ | 99,6%+ Al₂O₃, lapeado y pulido | Tolerancias ±0,005 mm, inspección de bordes 100 %, probado, empaquetado en sala blanca. |
Implementar un proceso de decisión de cuatro pasos:
Equilibrar costo y confiabilidad significa aceptar superficies cocidas en caras no funcionales e invertir el presupuesto de rectificado solo en diámetros de acoplamiento, superficies de sellado o ventanas ópticas.
¿Cuál es la diferencia entre el mecanizado de alúmina en estado verde y en estado sinterizado?
El mecanizado en estado verde corta cerámica sin cocer, que es más rápido pero debe representar entre un 15% y un 20% de contracción lineal. El mecanizado en estado sinterizado utiliza herramientas de diamante en material completamente cocido para lograr alta precisión pero mayor costo.
¿Cómo selecciono la pureza de alúmina adecuada para mi pieza?
95–96% para desgaste general y aislamiento eléctrico. 99,6 %+ para alta resistencia a la corrosión, rigidez dieléctrica extrema o superficies de rodamiento pulidas.
¿Se pueden roscar piezas de alúmina?
No. El roscado directo casi siempre provoca fracturas. Utilice inserciones metálicas a presión, pernos soldados o rediseñe para unión adhesiva o sujeción.
¿Qué acabado superficial necesito para una cara de sellado?
≤0,05 µm Ra para juntas metálicas-cerámicas estáticas; ≤0,02 µm Ra para juntas deslizantes dinámicas; La cocción (≈1,6 µm Ra) solo es aceptable para superficies que no sean de sellado.
¿Cómo verifico que una pieza de alúmina mecanizada sea segura de usar?
Solicite datos de pruebas de prueba (por ejemplo, resistencia al estallido o a la flexión de muestras representativas), inspección de bordes con aumento y registros de pruebas de tintes penetrantes para características de alto riesgo.
